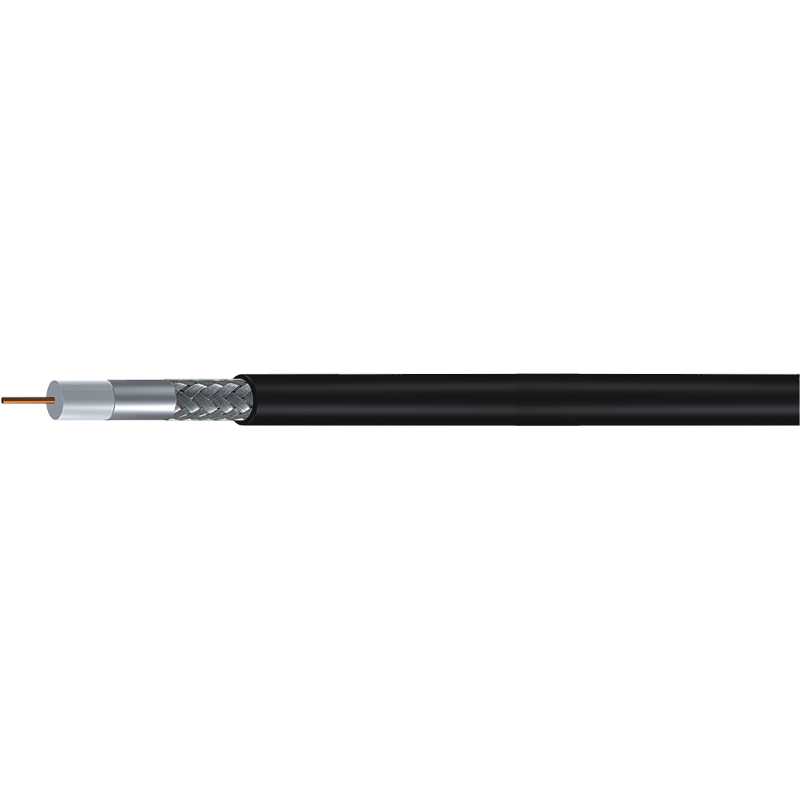

Az S-4C-FB a japán piacra jellemző koaxiális kábelmodell neve. "S": műholdas televízió-vevőkészülékek; "4": a külső vezető hozzávetőleges belső átmérője (mm); "C" 75Ω karakterisztikus impedanciát jelent; "F" jelentése habosított polietilén szigetelés; A "B" alufóliával ragasztott műanyag szalagra fonott külső vezetéket jelent. Ezt a koaxiális kábelt főként beltérben használják, és a szolgáltatási frekvenciatartomány 10 MHz és 3224 MHz között van.
Fizikai felépítés és méretek
| Nem. | Tétel | Anyag | Megjegyzések |
| ❶ | Központi karmeutcaer | Nyers réz | 0,8 mm±1% |
| ❷ | Dielektromos | Gázbefecskendezéses PE hab | 3,7±0,1 mm |
| ❸ | 1 st Pajzs | Alufólia | 3,8 mm névleges |
| ❹ | 2 nd Pajzs | Ónozott rézfonat drót | 5x16/0,14mm |
| ❺ | dzseki | PVC | 6,0±0,2 mm |
Mechanikai és környezeti jellemzők
| Központi vezető kötése dielektrikummal ≥ | 100 N/m |
| A köpeny szakítószilárdsága ≥ | 10 MPa |
| Kabát megnyúlás ≥ | 200% |
| Üzemi hőmérséklet | -40°C-80°C |
elektromos jellemzők
| A középső vezető maximális egyenáramú ellenállása 20°C-nál | 35,7 Ω/km |
| Dielektromos ellenállási feszültség | AC 1000 V/perc |
| Minimális szigetelési ellenállás | 1000 MΩkm |
| Névleges terjedési sebesség | 80% |
| Névleges kapacitás | 56 pF/m |
| Impedancia | 75±3 Ω |
| Állóhullámarány (SWR) 10-3224MHz | ≤1,7 |
| Árnyékolás hatékonysága | >90 dB |
Csillapítás 20°C-on
| Frekvencia (MHz) | Maximális érték (dB/100m) |
| 10 | 3.28 |
| 90 | 8.74 |
| 220 | 13.9 |
| 470 | 20.9 |
| 710 | 26.2 |
| 1489 | 39.8 |
| 2071 | 48.1 |
| 2681 | 56.0 |
| 3224 | 62.4 |
Termékeink UL, ETL, JIS, CE, CPR, RoHS és REACH tanúsítvánnyal rendelkeznek
