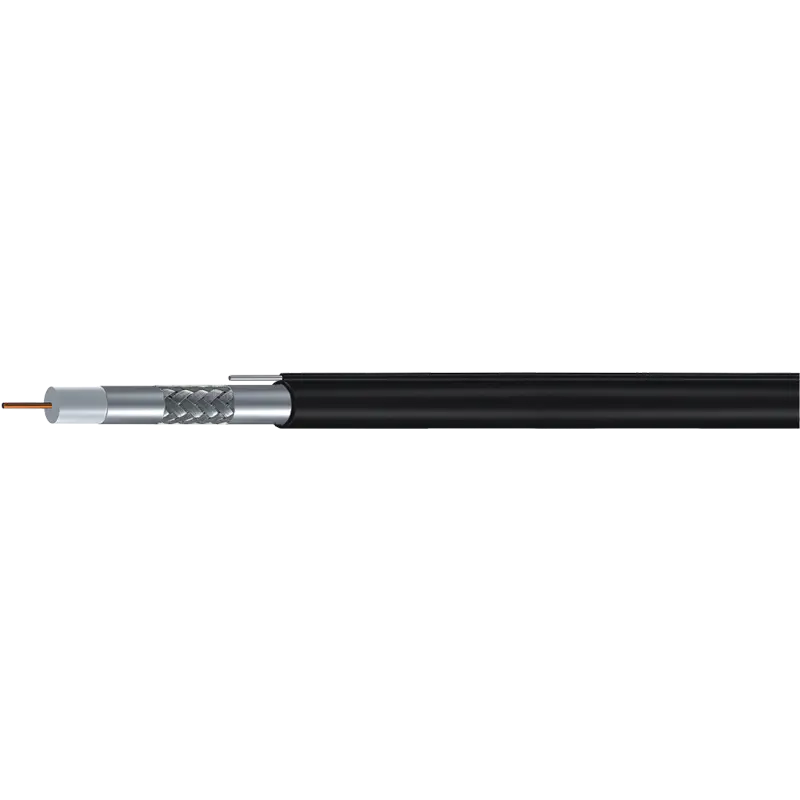

RG59 Tri-Shield 75 Ohm Koaxiális kábel

Idézet most

PREV：RG59 szabványos árnyékolású 75 ohmos koaxiális kábel
NEXT：RG59 Quad-Shield 75 Ohm koaxiális fejállomási kábel

Leírás

Fizikai felépítés és méretek

Nem.	Tétel	Anyag	Megjegyzések
❶	Központi karmeutcaer	Rézzel bevont acél vagy tömör réz	0,81 mm±1%
❷	Dielektromos	Gázbefecskendezéses PE hab	3,66 mm névleges
❸	1 ^st Pajzs	Alumínium laminált szalag	3,86±0,13 mm，18%-35% átfedés
❹	2 ^nd Pajzs	Alumínium fonat drót	60%-95%-os lefedettség
❺	3 ^rd Pajzs	Alumínium laminált szalag	18%-35% átfedés
❻	dzseki	PVC vagy PE	6,20±0,2 mm

Mechanikai és környezeti jellemzők

Központi vezető minimális törési ereje		41,3 kgf/21,5 kgf
Központi vezető kötés a dielektrikummal≥		2,3 kg
Köpeny hosszanti zsugorodása≤		5%
Üzemi hőmérséklet (PVC)		-40°C-80°C
Üzemi hőmérséklet (PE)		-55°C-85°C

elektromos jellemzők

A középső vezető maximális egyenáramú ellenállása 20°C-nál	49,20/10,20 Ω/kft
Maximális egyenáramú hurokellenállás @ 20°C	58,00/19,00 Ω/kft
Minimális terjedési sebesség	82%
Kapacitancia	54±3 pF/m
lmpedancia	75±3 Ω
Strukturális megtérülési veszteség
5-1000 MHz ≥	20 dB
1000-3000 MHz ≥	15 dB
Szűrés csillapítás
30-1000MHz ≥	100 dB
1000-2000 MHz ≥	90 dB
2000-3000 MHz ≥	80 dB

Csillapítás 20°C-on

Frekvencia (MHz)	Maximális érték (dB/100m)
5	2.82
55	6.73
211	12.47
250	13.45
270	13.85
300	14.60
330	15.29
350	15.75
400	16.73
450	17.72
500	18.70
550	19.52
600	20.34
750	22.87
870	24.85
1000	26.64
1300	30.60
1450	32.80
1750	35.80
2150	39.70
2600	42.81
2832	44.48
3000	46.90

Tanúsítványok és becsület

Termékeink UL, ETL, JIS, CE, CPR, RoHS és REACH tanúsítvánnyal rendelkeznek
